Technische Spezifikationen Batch-Pool
| Element | Technische Möglichkeiten | Details | |
|---|---|---|---|
| Anzahl Lagen | 1 – 20 | Stackup | |
| Material | FR-4 | Kingboard: KB-6160 A/B/C, Nan Ya: UV Block FR-4-86 / NP-140F / NP-140R / NP-140TL | Datenblatt KB-6160 |
| Max. Abmessungen | 400 x 500 mm | ||
| Toleranzen Abmessungen (Outline) | +/- 0,2 mm | +/- 0,2 mm Fräsen +/- 0,2 mm v-cut (Ritzen) | |
| Lötstoppmasken | grün, rot, weiß, gelb, blau, schwarz | Flüssigfilm | |
| FR4 Dicke | 0,4 – 2,5 mm | 0,4 / 0,6 / 0,8 / 1,0 / 1,2 / 1,6 / 2,0 | |
| Dickentoleranz LP > 1,0 mm | +/- 10% | Bsp.: bei einer Nominaldicke von 1.6 mm, liegt die Enddicke zwischen 1.44 mm und 1.76 mm | |
| Dickentoleranz LP < 1,0 mm | +/- 0,1 mm | Bsp.: bei einer Nominaldicke von 0.8 mm, liegt die Enddicke zwischen 0.7 mm und 0.9 mm | |
| Kupfer Außenlagen | 35µm oder 70µm | ab 8 Lagen nur bis 35µm | |
| Kupfer Innenlagen | 17µm / 35µm / 70µm | ab 8 Lagen nur bis 35µm | |

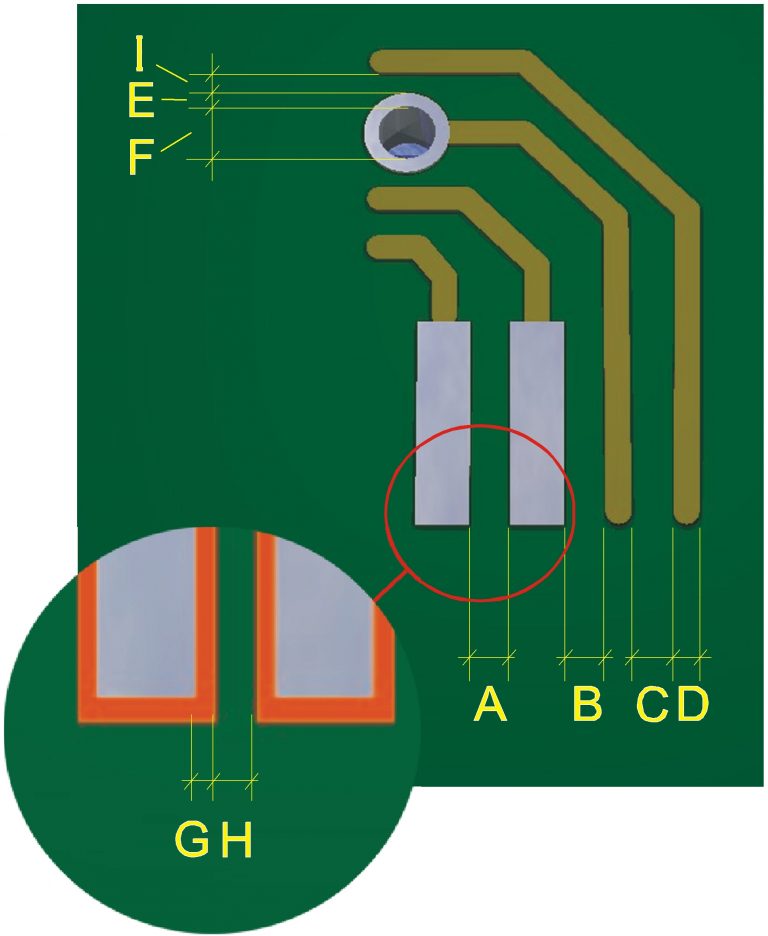

| Leiterbahnbreite | 3.5 mil / 0,09mm | Bei 1- und 2-lagigen Leiterplatten ist die Mindestbreite 5,0 mil / 0,127 mm | Siehe D |
| Leiterbahnabstand | 3.5 mil / 0,09mm | Bei 1- und 2-lagigen Leiterplatten ist der Mindestabstand 5,0 mil / 0,127 mm | Siehe A, B, C |
| Bohrdurchmesser | min. 0,15mm, max. 6,3 mm | bei 1- und 2-lagigen Leiterplatten ist der kleinste mögliche Bohrdurchmesser 0,3 mm. Bohrdurchmesser größer 6,3 mm werden gefräßt und sind Aufpreispflichtig (durchkontaktierte Löcher) | Siehe F |
| Vias Restring Abstand | 5,0 mil / 0,127 mm | Siehe I | |
| Restring | 3.5 mil / 0,09mm | Bei 1- und 2-lagigen Leiterplatten ist der Mindestabstand 5,0 mil / 0,127 mm | Siehe A, B, C |
| Toleranzen Bohrlöcher | +/- 0,08 mm | ||
| Mindestbreite Bestückungsdruck | > 6 mil / 0,15 mm | ||
| Schriftgröße Bestückungsdruck | > 32 mil / 0,8 mm | ||
| Mindestbreite Lötstopp | > 4 mil / 0,1 mm (bei grünem Lötstopp) | > 5 mil / 0,127 mm bei roter, gelber, weißer, blauer oder schwarzer Maske | Siehe H |
| Abstand Pad – Lötstoppmaske | min. 2 mil / 0,05 mm | Siehe G | |
| Mindestabstand Leiterbahn zur Outline | > 0,2 mm | > 0,2 mm beim Fräsen, > 0,4 mm beim Ritzen |
