Impedanz kontrollierte Multilayer
Sie können ein Impedanz-kontrolliertes Design gemäß unserem Lagenaufbau und den dazugehörigen Parametern durchführen. Die Leiterplatten werden mit folgenden Spezifikationen gefertigt:
Mindestabstände und Leiterbahnbreite:
| Min. Leiterbahnbreite und Abstände | Min. Via | BGA |
|---|---|---|
| 0,09 mm (3,5 mil) | 0,2 mm | 0,3 mm |
Dielektrische Konstante des Prepegs:
| Prepeg Typ | Dielektrische Konstante |
|---|---|
| 7628 | 4,6 |
| 2313 | 4,05 |
| 2116 | 4,25 |
Lötstopp-Parameter:
| Dicke über dem Basismaterial | Dicke über den Leiterbahnen | Dielektrische Konstante |
|---|---|---|
| 0,02 mm (0,8 mil) | 0,012 mm (0,5 mil) | 3,8 |

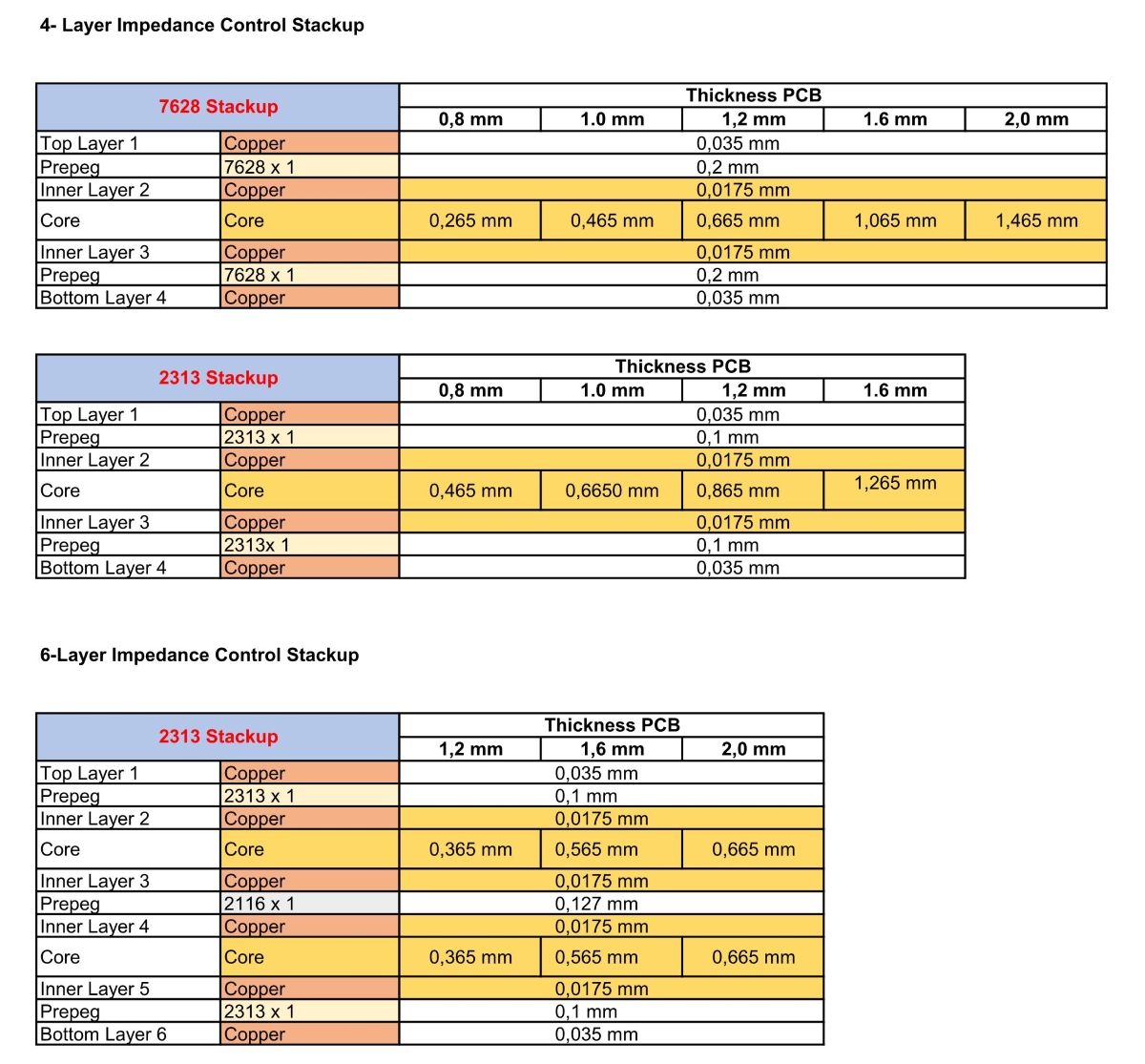

Lagenaufbauten:
